| Что можно проверить за 30 секунд на новом мониторе? За 30 секунд,запустив приложение прямо с вашей флешки или загрузив его из интернет, вы сможете проверить правильность отображения гамма-кривых, а потратив ~5-10минут, можно привести гамма-кривые в порядок. 1. ПРОВЕРКА ГАММА-КРИВЫХ Прогреваем монитор час минимум Ставим профиль на мониторе "Стандартный" (если такие есть), sRGB, либо "заводской".
Magic-Color(ры) и прочие "улучшайзеры" только мешают их необходимо полностью отключить. Особенно страдает качество тестирования, если монитор добавляет резкость (например, NEC 1970NX) либо размытие - если монитор подключен по DVI, проверить это можно по тестовой картинке - она издали должна выглядеть серой, без квадратов. [http://victal.at.tut.by/SharpTest.PNG]
(Предлагаю вместо этой шкалы, загрузить более адаптированную шкалу под разные мониторы!) "Стандартный" профиль монитора, это профиль полученный при аппаратном профилировании видео пары: монитор + видеокарта. Частота аппаратного профилирования зависит от ежедневного времени єксплуатации монитора и
"Калибровка" или, как более правильно - профилирование состоит из линеаризации и характеризации видеосистемы, во время которой данные линеаризации записываются в реестр, а данные характеризации в мониторный профиль *.icm, *.icc. Линеаризация или собственно сам процесс калибровки, может быть записан и в специальный текстовый или табличный файл и быть загружен дополнительной утилитой при старте системы. Сама утилита располагается тогда в меню «Автозагрузка» Windows.
Линеаризация состоит из ряда последовательных операций. Данная утилита позволяет отрегулировать как до профилирования, так и после него настройку гамма-передачи, её линейность. Но при этом она не может заменить прибор, который необходим для настройки точки белого и чёрного на конкретные значения и цветовую температуру, а так же для замеров значений основных колорантов RGB, при таковых настройках: яркости, контраста, и подсветки чёрного (для LCD). Необходимо проверить в настройках видеокарты, стоят ли настройки "по умолчанию", если таковые есть: яркость, контрастность, гамма, насыщенность и "иные настройки". (См. в меню "ATI Catalyst" и в др. подобных приложениях имеющих управление над функциями монитора и способными их запоминать и загружать). Загружаем http://victal.at.tut.by/CLTest.rar (365К v2.0), запускаем CLTest.exe

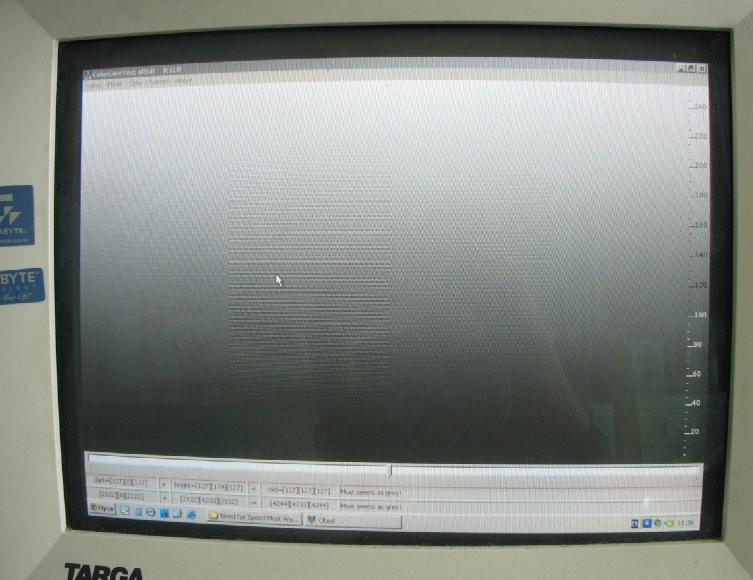

[http://victal.at.tut.by/CLTest.rar] Если картинка выглядит сплошным серым вертикальным градиентом - поздравляю, монитор обладает правильной настройкой гамма-кривых.
как здесь: http://forum.ixbt.com/post.cgi?id=attach:28:21910:4:1 [http://forum.ixbt.com/post.cgi?id=attach:28:21910:4:1] Если нет (видны обширные цветные "области" ), то переходим к настройке.
как здесь: http://forum.ixbt.com/post.cgi?id=attach:28:21910:4:3 [http://forum.ixbt.com/post.cgi?id=attach:28:21910:4:3] 2. НАСТРОЙКА КОНТРАСТНОСТИ (только для ЖК!) Никаких настроек производить не нужно, если ваш монитор предварительно профилирован, и вы загрузили в систему, «стандартный профиль» вашего монитора (видео-пары). При профилировании, не поленитесь создать паспорт профилирования в виде простого текстового файла, в котором будут записаны основные данные о настройках монитора и видеоадаптера. Эти данные помогут снова вернуться к ним, если вы их случайно сбили. Приложение CLTest.exe запущено и находится в режиме по умолчанию
(в меню sRGB, Result, All, ползунок – по центру)
Сначала задайте рабочий уровень яркости, который вы будете использовать в дальнейшем большую часть времени.
Теперь можно переходить непосредственно к настройке контрастности.
Снизьте в мониторе контрастность до ~30%, затем медленно повышайте.
До какого-то момента цвета на CLTest будут почти неизменными, затем начнут искажаться в сторону голубого, пурпурного и желтого (Г-П-Ж или CMY).
Это свидетельствует о переходе в насыщение, откатываем контрастность назад, до положения, где цвета еще не изменялись. Особенно внимательно смотрите на синий (3-й) канал! Как правило, он входит в насыщение первым. Если это произойдет – то вы получите результат, как в Q3 (см. пример из FAQ).
Для окончательной проверки советую использовать "blink-test" - тест на различимость светлых полутонов, с выставленными параметрами: "B-Groung"=255 и "Delta"=(2~5). Заметность мигания прямоугольника свидетельствует о том, что все в порядке (насыщения по точке чёрного еще не достигли, и тени не будут порезаны)
Неплохой результат дают и следующие тесты on-line:
HTML test B-W(темный) [http://www.ixbt.com/monitor/methoda/lcd-test-bw.html],
HTML test W-B(http://www.ixbt.com/monitor/methoda/lcd-test-wb.html) [http://www.ixbt.com/monitor/methoda/lcd-test-wb.html] Контраст настроен. 3. НАСТРОЙКА БАЛАНСА БЕЛОГО (если необходимо, иначе пропускаем). Учитывая то, что баланс белого включает в себя регулировку всей ахроматической оси от чёрного цвета, минимальной светимости люминофора монитора, до опорного белого света, заданного целевой температурой (5000K, 6500K и т.д.) и степенью светлоты (70~120 Cd/m2), эту операцию лучше всего производить аппаратными средствами. В противном случае лучше использовать стандартные режимы(5000K, 6500K, … или "Native") заданные в мониторе по умолчанию, что может быть удовлетворительным для новых мониторов. Поэтому, нижеописанные действия уже по умолчанию происходят, как для режима "Native". Для профилированного монитора их выполнять нет необходимости. Делается по белой заливке (сдвинуть CLTest ползунок вправо до упора), средствами управления цветовой температуры либо отдельно уровнями RGB в меню монитора (а не видеокарты!). Добиваемся максимально "бесцветной" картинки. Я сам, баланс белого всегда настраиваю по серому градиенту, однако при этом цветовая температура на всем градиенте должна быть стабильной! Некоторые его настраиваются по тестовым картинкам и шкалам. 4. НАСТРОЙКА ГАММА-КРИВЫХ (для sRGB "гамма-кривые" частично изменены) После п.3 передвигаем ползунок CLTest-а обратно в среднее положение (на риску).
Если после (п.2) и (п.3) изображение выглядит сплошным серым градиентом - все, монитор настроен. Но обычно, на тестовой шкале гамма-кривой по центру наблюдается прогиб к лёгким оттенкам RGB или CMY. Тогда переходим к следующему шагу (Step). Step 1.0. Настройка гаммы (доступными средствами): Если после (п.2) и (п.3) серого нет, то сначала попробуем покрутить гамму на мониторе (есть только на некоторых моделях), добиваясь максимально серой картинки CLTest-а.
Если настройки гаммы в мониторе нет, (что более вероятно), то можно попробовать покрутить гамму в настройках коррекции цвета видеокарты, также добиваясь максимально серой картинки CLTest-а.
Если настройка гаммы не привела к всеобщей серости CLTest, то понадобится коррекция самих кривых передачи (преобразования) цветовых каналов видеокарты. Настройка (кривых преобразования): Я сделал настройку кривых прямо из программы (клавишами "вправо" - "влево" - "вверх" - "вниз" или используя колесо прокрутки мыши - мне самому понравилось), потому что "киты" колориметрии это сделали очень "коряво" и неудобно. Приходилось проводить много лишних операций.
С новым вариантом "Calibrate fast" на каждую точку уйдет не более 20сек в совмещенном режиме коррекции и ~100 сек - в локальном для каждого канала, поканальном "Calibrate slow RGB" режиме. Кратко о настройках в v2.0 и выше: Если после (п.3) на правой полосе ("серый градиент", там, где цифры) мы имеем визуально равномерный нейтрально-серый градиент с одинаковой цветовой температурой, то настраиваем каналы RGB совместно "Calibrate fast", так как раздельная калибровка, "Calibrate slow RGB", актуальна только в случае неравномерной цветовой температуры на различных участках серого градиента. Итак: Выбираем тип гамма-кривой в меню ->Curves. Все зависит от того, каким ПО пользоваться во время просмотра и обработки изображений. Если, это ПО, поддерживает CMS (т.е. умеет задействовать данные из icc профиля и повлиять на визуальный результат в окне отображения, например Adobe PhotoShop), то нужно калиброваться по кривой в "стандартном" или в "заводском профиле" монитора. А там, скорее всего, гамма 2.2, но если вы не уверены - проверьте инспектором - "ICC Profile Inspector". Помните, что "заводской профиль" является среднестатистическим для данного модельного ряда мониторов и не отображает особенностей конкретного монитора из серии при этом работающего в паре с конкретным видео-адаптером. Если же вы хотите пользоваться Paint(ом) и другими, не поддерживающими CMS приложениями, или если профиль монитора не установлен, то правильно будет калибровать по sRGB. При этом sRGB это стандарт для отображения цвета в окнах интернет-броузеров. sRGB, это настройка, что прошита в мониторе, по умолчанию и может быть выбрана и задействована из экранного меню. Проходим в меню CLTest Mode->Calibtate fast и оказываемся на шаге (Step 1). Step 1:
Кнопками на клавиатуре "Вверх-Вниз" (или колёсико прокрутки) добиваемся серой картинки. Если изображение выглядит красно-зелено-синим (К-З-С) RGB - значение Out надо увеличить, если (Г-П-Ж) CMY -уменьшить.
Когда добились нейтрально серого, жмем на кнопку "Вправо" (либо CLTest "NextStep" ) и оказываемся на следующем шаге (Step 2) Step 2…~14:
Повторяем все как в шаге (1)! Проверяем результат на CLTest Mode ->Result (gradient)
Если все получилось - не забываем сохранить цветовой профиль CLTest ->Curve->Save На этом все! (Поканальную методу при этом методе пропускаем). Если изначально градиент у монитора не чисто серый, то придется настраивать поканально: в меню CLTest Mode->Calibtate slow RGB
и оказываемся на шаге 1.1 (Red)
Up-Down подгоняем цвета на цветной полосе к цвету остального фона.
Аналогично 1.2 (Green), 1.3 (Blue). … Здесь есть еще одна особенность - точность метода, отклонение ~1..2 "дискрета", что не много для гаммы, однако существенно для равномерной цветовой температуры. На х.3 шаге (перед переходом на шаг step X+1 ) контролируйте цветовую температуру, и, если полученный серый фон оказался с цветовыми примесями - подправляйте те цв. каналы, где были сомнения, что поставить - большее или меньшее значение. Внимание, после того, как вы подошли к самому последнему шагу и корректируете его, ещё можно вернуться и поправить любой из шагов, но как только вы его проходите, поменять уже ничего будет нельзя, на данной сессии калибровки. Её нужно будет выполнять с нуля (заново). Step 2.1 … ~14.3: повторяем все как в шаге 1.#! … Проверяем результат на CLTest Mode ->Result (gradient) Если все получилось - не забываем сохранить цветовой профиль CLTest ->Curve->Save , чтобы пользоваться им в дальнейшем (имя сами придумаете, "RivaCLTest" по умолчанию) + добавлена загрузка профиля по старту системы.
Просмотреть, что получилось можно в РиваТюнер v2.0 Final-> "низкоуровневые настройки цвета" -> имя профиля цвета ("RivaCLTest" по умолчанию). - Профиль можно загружать указанием его имени как параметра в командной строке.
Для много-мониторных систем в beta 20+ перечислять N профилей (после чего программа однозначно завершается без всяких окон и сообщений). - В бета 24 добавлен экспорт в *.icm для последующего импорта в не очень новых ForceWare (в 163.71_forceware_winxp_32bit_english такой импорт есть, в 169.09 -уже нет). Для чего-то другого этот профиль никак не годится, пожалуйста, не «кормите» им систему! Если не получилось, то нужно установить в меню "CLTest->Curve->Set default" Проверьте изменения, cохранив и загрузив результат преобразований гамма-кривой в реестр CLTest->Curve->Save and set startup… и перезагрузив вашу систему.
При нахождении в меню "автозагрузки" утилиты, что подгружают в LUT видеокарты свои данные о гамма-кривой, их преобразование внесённое в область LUT видеокарты будут последним, от того вы можете ничего не увидеть. Т.к. считанное изменение в реестре, будет загружено в LUT до этого изменения утилитой. В таком случае нужно либо загрузить полученные данные в виде доступного для экспорта текстового файла, созданного из приложения CLTest, либо вынуть иконки этих утилит из "папки автозагрузки" и перезагрузить систему. Что не может CLTest, он не может: 1.0. Заменить аппаратный калибратор.
1.1. Измерить цветовой охват монитора
1.2. (следствие 1.1) - привести цветовой охват к sRGB
1.3. Настроить баланс белого на желаемую цв. температуру.
1.4. Править LUT(таблицу преобразования in-out) монитора, а от правки LUT видеокарты страдают градиенты. Но эта опция доступна не во всех мониторах для аппаратной калибровки, обычно, "её наличие" видно уже в экранном меню самого монитора*. * - (Кстати, это относится ко всем калибраторам на уровне LUT видеокарты c 8bit на канал out. Нет смысла калибровать LUT монитора поддерживающего не больше 8bit, если в LUT видео-адаптера могут біть те же 8bit). Зато CLTest может позволить: 2.1. Оценить качество гамма-кривых при покупке за 3~5 сек.
2.2. Оценить качество аналогового подключения монитора. Вид при паттернах CRT и LCD1, LCD2 по сути не должен отличаться (так как те же самые цвета, только не в горизонтальных полосках, а в шахматке и вертикальных полосках).
2.3. Оценить ошибки (дельта) цвета для заданного положения головы на краях монитора относительно правильно откалиброванного центра для VA и TN.
2.4. Сэкономить на калибраторе для VA и TN мониторов - можете убедиться, что даже если сидите в метре от 19" монитора - цветовой сдвиг по краям относительно центра будет превышать 4 дельты (>8 для TN), а с такой точностью откалибровать CLTest-oм вполне реально. Разве что баланс белого настроить... F.A.Q.
---------------------------------------------------------------------------
Q1: Не хватает точек коррекции. Хотелось бы еще ... Можно ли дабавить? A1: Можно! Между базовыми точками можно вставить свою, так что при нынешних 14 + 2(0 и 255) можно между ними всунуть еще 15
Дано: базовые 22; 34; 50; 71; 99;137;165;177;188;198;207;216;225;241;
Требуется: добавить т. 119
Решение:
Mode->Result
Mode->Custom fill (1-255)
Жмем "-" (минус) 9 раз, либо двигаем мышью ползунок снизу на отметку 119.
Все - колесиком мыши или кнопками вверх-вниз добиваемся нужного результата.
Если нужно подстроить поканально - выбираем в меню нужный канал (либо кликая прямо по соответст. полосе)
Сохраняем.
Да, эта точка временная, при повторной калибровке она исчезнет и ее придется вводить заново.
C версии v2.0 beta 30 можно корректировать и точки 0 и 255, причем их значения не "слетают" в процессе калибровки, поэтому их можно корректировать и до калибровки. -------------------------------------------------------------------------
Q2: И чем отличается гамма 2.2 от sRGB? A2: Гамма2.2 и sRGB очень похожи, но отличаются как раз внизу.
См. формулы http://www.w3.org/Graphics/Color/sRGB [http://www.w3.org/Graphics/Color/sRGB] Для sRGB яркость L в зависимости от С = цвет / 255 :
L = C/12.92 для C<= 0.03928
L = (C + 0.055)/(1.055)^2.4 для C> 0.03928 Для Gamma 2.2:
L = C^2.2 sRGB на темных участках идет выше гаммы2.2 ---------------------------------------------------------------------------
Q3: Провел калибровку. Цветовая температура упала - все пожелтело. Сбросил по дефолту - все стало нормаль. Так и оставил... Косяк в программе? A3: Это очень распространенный косяк мониторов - загибание кривой цвет->яркость на синем канале LCD мониторов в самой светлой области. При этом цветовая температура белого меньше, чем цв. температура серого, однако юзер к этому быстро привыкает. При калибровке цветовая температура серых участков приводится к цв.температуре белого, отсюда и падение температуры. Это можно увидеть по кривой коррекции - синяя кривая идет значительно ниже красной и зеленой.
Бороться можно так: снижать уровень красного и зеленого каналов перед калибровкой, либо уменьшать контраст. ---------------------------------------------------------------------------
Q4: Паттерны LCD1, LCD2 какие-то левые. Картинка основательно отличается от CRT+LCD А4: Либо подключение по аналогу (причем не очень хорошее), либо монитор проводит пост-обработку изображения, например "резкость". Постарайтесь убрать пост-обработку ---------------------------------------------------------------------------
( i ) Q5: У монитора изначально на ч/б градиенте сильно заметна градация серого и при этом он (градиент) весь немного радужный. Прогнал поканальную настройку - лучше не стало. А5:И не станет. Плохие градиенты даже самый хороший калибратор не исправит, так как причина плохого градиента - недостаточное количество отображаемых цветов. Полезные ссылки: статьи А.Шадрина Цветовые схемы ICC Profile Inspector X-Rite DisplayProfile (Не рекомендую, эта программа работает не на всех системах!) Nec GammaComp Tест на резкость-размытие [Исправлено: ZWave, 14.09.2008 17:34] http://forum.ixbt.com/topic.cgi?id=28:21910
